دانش فنی پایه – دهم الکتروتکنیک – پودمان 1 – درس 2

دانش فنی پایه – دهم الکتروتکنیک – پودمان 1 – درس 2 – صفحه 11 تا 13

فیلم آموزشی

لینک مشاهده فیلم آموزشی در آپارات

نیروگاههای جریان مستقیم

انواع روشهای تولید جریان مستقیم

روش فوتوولتاییک

نور نوعی انرژی است که از ذرات حامل انرژی به نام فوتون به وجود مي آید. در این روش از این انرژی استفاده می کردد . چگونه ؟

در این روش پنلهایی ( صفحه ) از مواد خاص حساس به نور ( نیمه هادی ها ) ساخته می شود که با برخورد ذرات فوتون به این صفحات الکترون از آنها جدا شده و به حرکت در می آید وآید و از صفحه ای به صفحه دیگر منتقل می شود این حرکت الکترونها سبب تولید جریان الکتریکی مستقیم می گردد . به این اثر، اثر فتوولتاییک می گویند .

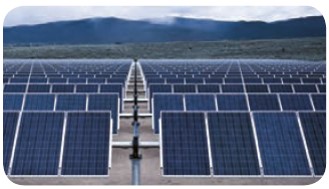

اگر تعداد و ابعاد پنلهای خورشیدی قابل توجه باشد جریان تولید شده نیز قابل توجه خواهد بود. در نتیجه می توان گفت نیروگاه خورشیدی شکل گرفته است .

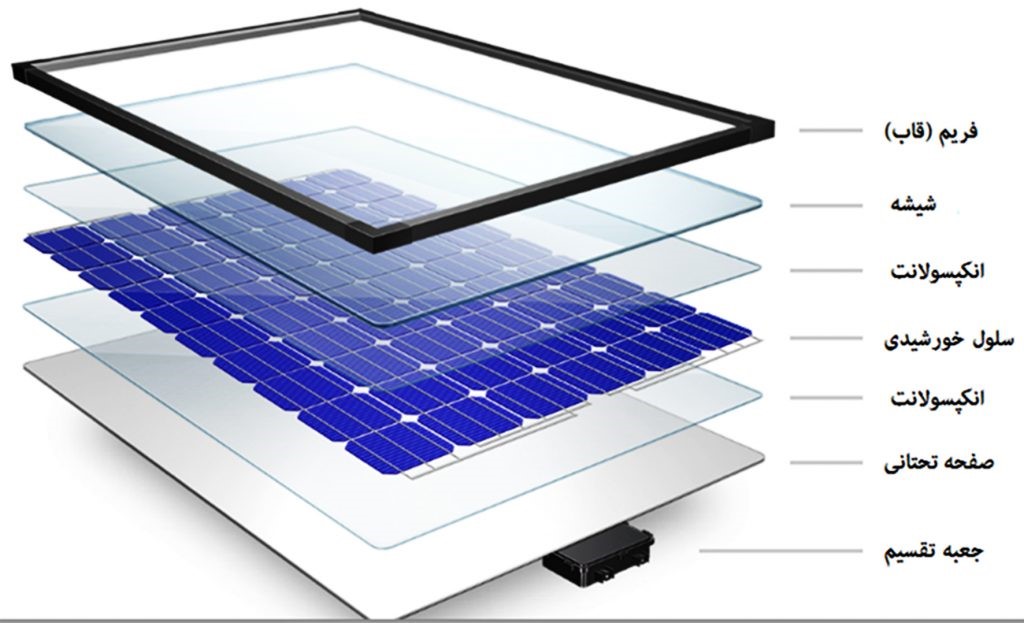

اجزاء تشکیل دهنده پنل خورشیدی

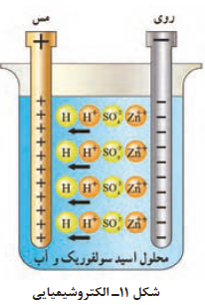

روش شیمیایی

مواد شیمیایی با فلزات مخصوصی ترکیب مي شوند و واکنش های شیمیایی را ایجاد می کنند که باعث انتقال الکترون ها و تولید بارهای الکتر کیی می گردد. باتری معمولی از این راه الکتریسیته تولید می کند. این پدیده بر قوانین الکتروشیمی مبتنی است. برای مثال، می توان باتری تر را نام برد.

جزیات : از کتاب مطالعه گردد .کلیک کنید

روش پیزوالکتریک

هنگامی که به بعضی اجسام فشار وارد مي کنیم، الکترون های آنها در جهت نیرو از مدار

خارج می شوند. در نتیجه، الکترونها یک طرف جسم را ترک می کنند و در طرف دیگر آن جمع می شوند. بنابراین، در دو جهت مخالف جسم بارهای مثبت و منفی به وجود می آیند . به اثر فشار برای تولید الکتریسیته، اثر پیزوالکتریک، مي گویند. پیزو یک کلمۀ یونانی به معنای فشار است. این اثر بیشتر در مورد کریستال ها و بعضی سرامیک های مخصوص خود را نشان می دهد. کریستال های پیزوالکتریک در بعضی میکروفون ها مورد استفاده قرار می گیرند

روش ترموالکتریک

به روش تولید الکتریسیته به وسیله حرارت ترموالکتریک گفته می شود. در این روش دو فلز غیر هم جنس که چنین خاصیتی دارند ( مثل روی و مس ) در کنار هم قرار میگیرند ( به هم متصل میشوند – کوپل می شوند ) . وقتی به محل اتصال حرارت داده می شود، انرژی آزاد شده و بارهای الکتریکی به حرکت در آمده و جریان ضعیفی را ایجاد می کنند. این مانند یک باتری کوچک عمل می کند .

اگر تعداد تروکوپلهای ساخته شده و به هم متصل شده بیشتر باشد انرژی الکتریکی بیشری خواهیم داشت و باتری با انرژی بیشتر. مثال آن رادیو و چراغ نفتی در سالهای قدیم می باشد ( تحقیق کنید ).

لینک QR CODE این صفحه

منبع :

منبع این درس ازقبیل متن و تصاویر کتاب درسی دانش فنی پایه دهم الکتروتکنیک می باشد
